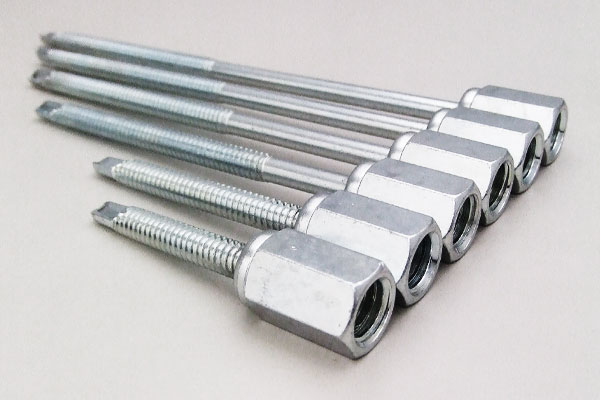

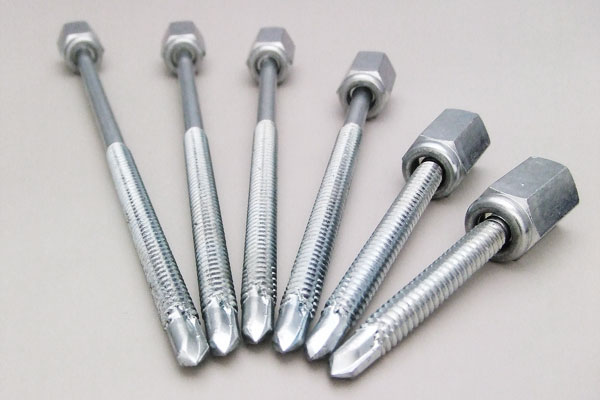

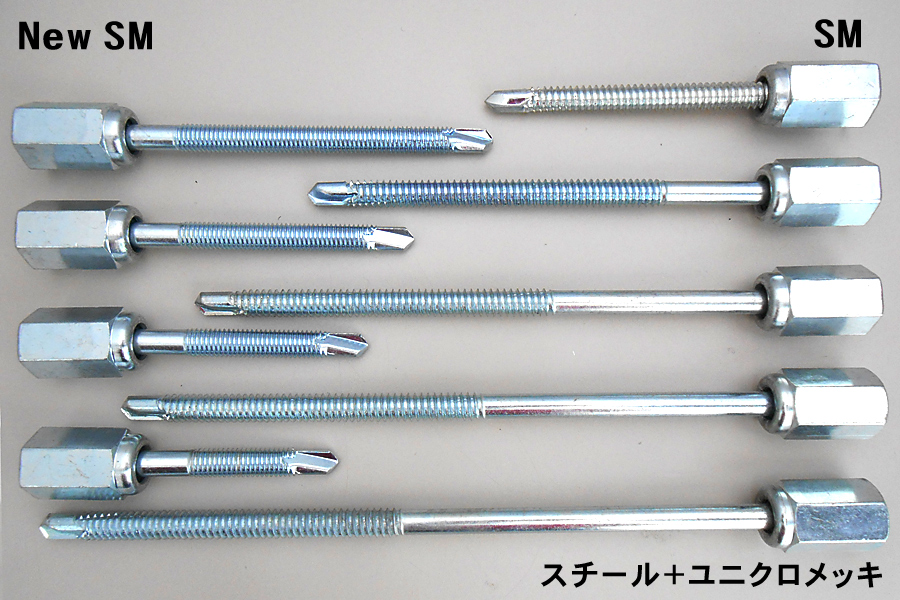

新アシバツナギS
鉄骨造用(リップ溝形鋼 等辺山形鋼 角型鋼管)
◎「New SM」タイプは、鉄下地1.6~3.2㎜に対応させて開発した高強度ドリルネジです。
特長
- 鉄骨造用の仮設足場に壁つなぎを接続。
- 外壁への施工時に、鉄骨下地への穴あけとネジ立てを行う径8mmのドリルネジを採用。
- 高強度の先付けタイプです(溶接工法に変えての使用も可能)。
- 改修工事にも使用可能。
- 接続ナットは、360度方向に15度傾斜し、自由回転します。
- つまり単純にネジとナットを連結しておりません。
- 壁つなぎに曲げ力がかかった場合、ナットが傾斜する為、ネジの折損を防ぎます。
- ネジと接続ナット部分(カーリング)の最大引張強度は、2,000kgfを誇り、他に無い技術です。
- 壁つなぎとの接続は、壁つなぎを回転させずに、接続ナット・雄ネジを締め付けて可能です。
- 小箱にねじ込み・取り外し用のトルクスビット(T-30X50)1本入です。

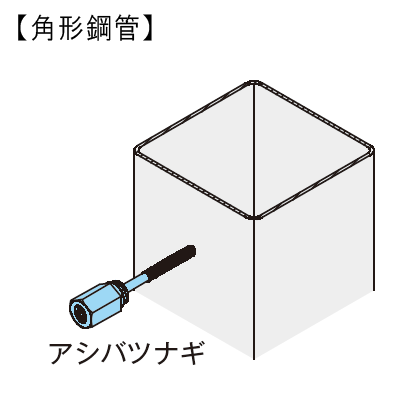

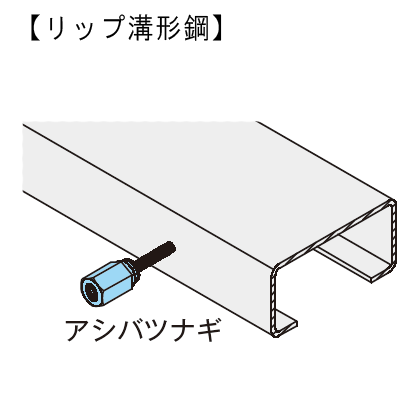

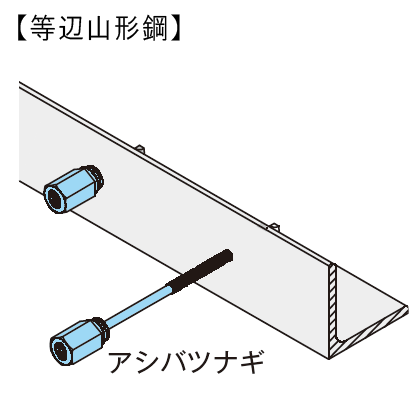

施工例

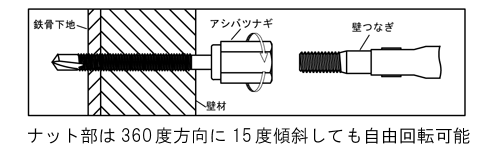

▼外壁材はALC板、押出成形セメント板、金属断熱パネル等を介して(隙間も含めて)図のように締結します。



※外壁材及び締結材の間にネジが立つ別の建材が有る場合(雌ネジが形成)締結材にはねじ込みが出来ません。先に外壁材等に(締結材は除く)8.5㎜の穿孔をして下さい。

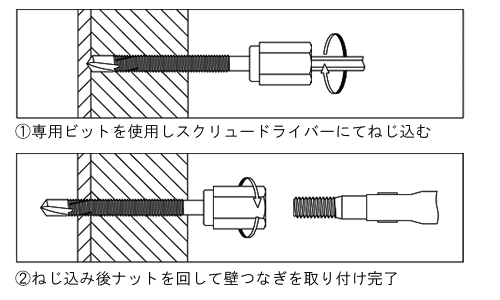

施工手順
仕様表
※ナットは360°方向に15°傾斜しても自由回転
※ナットカーリング部 最大引張強度:19,613N(2,000Kgf)

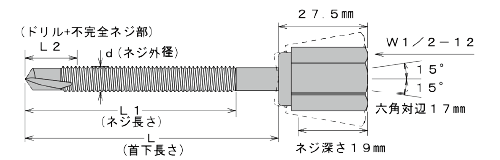

▼New SM8×78

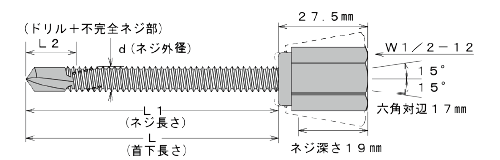

▼SM8×78

| 品番 | 適応壁厚 (mm) |
適応下地厚 (mm) |
d(mm)×L(mm) | L1 (mm) |
L2 (mm) |
ケース 入数 |
|---|---|---|---|---|---|---|
| New SM8×53 | 30 | 1.6~3.2 | 8.0×53 | 40 | 16 | 400 (50本×8) |
| New SM8×63 | 40 | 1.6~3.2 | 8.0×63 | 50 | 16 | 400 (50本×8) |
| New SM8×78 | 55 | 1.6~3.2 | 8.0×78 | 65 | 16 | 240 (30本×8) |
| New SM8×103 | 80 | 1.6~3.2 | 8.0×103 | 90 | 16 | 240 (30本×8) |
| SM8×78 | 55 | 2.3~4.5 | 8.0×78 | 78 | 18 | 240 (30本×8) |
| SM8×128 | 105 | 2.3~6.5 | 8.0×128 | 100 | 18 | 240 (30本×8) |
| SM8×158 | 135 | 2.3~6.5 | 8.0×158 | 100 | 18 | 180 (30本×6) |
| SM8×178 | 155 | 2.3~6.5 | 8.0×178 | 100 | 18 | 180 (30本×6) |
| SM8×198 | 175 | 2.3~6.5 | 8.0×198 | 100 | 18 | 180 (30本×6) |
※適応壁厚=壁材厚㎜+下地間の隙間㎜
※NewSMは半ネジ、SMはL寸法128以上は半ネジ。
▼専用四角ビット
| 品 名 | 入 数 |
|---|---|
| 専用トルクスビット(T-30X50) | 10×10 |
引張強度表
| 品番 | 最大引張強度 N(Kgf) t=下地厚(㎜) | |
|---|---|---|
| NewSM8×53 NewSM8×63 NewSM8×78 NewSM8×103 |
一般構造用軽量形鋼リップ溝形鋼 75×45×15 1.6t | 5,000N(510kgf) |
| 一般構造用角形鋼管 100×100 2.3t | 8,300N(846kgf) | |
| 一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t | 13,200N(1,346kgf) | |
| SM8×78 | 一般構造用軽量形鋼リップ溝形鋼 60×30×10 2.3t | 5,864N(598kgf) |
| 一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t | 8,414N(858kgf) | |
| 熱間圧延形鋼等辺山形鋼 40×40 4.5t | 14,386N(1,467kgf) | |
| SM8×128 SM8×158 SM8×178 SM8×198 |
一般構造用軽量形鋼リップ溝形鋼 60×30×10 2.3t | 5,864N(598kgf) |
| 一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t | 8,414N(858kgf) | |
| 熱間圧延形鋼等辺山形鋼 40×40 4.5t | 14,386N(1,467kgf) | |
| 熱間圧延形鋼等辺山形鋼 50×50 6.0t | 19,613N(2,000kgf) | |
※許容荷重の定めは致しかねます。施工状態の良し悪しで記載した最大引張強度は大きな差が生じますので十分配慮して下さい。
※(社)仮設工業会編の足場工事実務マニュアルに準じて、十分な安全率を考慮して施工を行って下さい。
※推奨工具はコードレススクリュードライバー(18V以上の機種)で毎分1,700回転です。
(インパクトレンチ・インパクトドライバーの使用では最大引張強度の保証は出来ません。)
※付属の専用ビットを必ず使用して下さい。
※施工例の通り壁面と高ナットに僅かな隙間を設けて下さい。
※締結下地に直角にねじ込み、壁つなぎも曲げ方向の荷重が掛からない状態で接続して下さい。
※壁つなぎ雄ネジに傷や付着物、錆び等のまま接続しないで下さい。
※下穴を別工具で穴明けしての使用は最大引張強度の保証はできません。
※本品の施工だけで、壁当ジャッキを省くことは出来ません。
※製品は改良の為予告なく変更することがありますのでご了承下さい。
